产品详情

　　耐热铝合金管母线的用途

　　主要应用在我国电力建设工程中电网输电导线与变电站变压器之间的导体连接、输电线路中的跳线、电力设备中的连接导体以及大电流直流融冰装置中作过流导体，是取代传统的矩形、槽形、棒形母线和软导线的全新导体，是电力输变电系统中关键的设备(材料)之一，对输变电系统及电力设备的安全、可靠运行起着重要的作用。

　　耐热铝合金管母线的性能

　　该系列产品具有独特的材料性质(LDRE稀土铝合金、6Z63耐热铝合金等)、结构形式和加工工艺，拥有3项已授权的实用新型专利、3项申请已通过初审的发明专利、1项申请已受理的实用新型专利，是一种新型节能的母线导电材料，是传统钢芯铝绞线、槽型、矩型铝母线的替代产品。

　　主要性能体现在：

　　1)管型导体(母线)采用国内先进的热顶铸造无缝管等一系列的先进工艺，表面光滑，尺寸精度高，抗拉强度大，不易产生放电和变形;

　　2)产品采用公司自行研发的稀土、耐热铝合金材料(已申报国家发明专利)，具有优良的加工、焊接、导电及耐热性能。产品经科技部门组织鉴定，达到国际先进水平;

　　3)对流散热条件好，温升低，损耗小，导电能力强、载流量大;

　　4)耐热性能高，可提高管母线的工作温度(工作温度达到150℃-200℃)，导体在高温下具有较高的机械强度，提高输变电系统的安全可靠性;

　　5)安装占地面积小，组合管母线是软导线占地面积的1/3;

　　6)抗腐蚀，不易覆冰、抗灾能力强，使用寿命长(国内首次应用在融冰装置中，已申报国家专利);

　　7)安装方便，外形美观，运行安全、稳定、可靠，便于检修和维护。

　　耐热铝合金管母线的外观

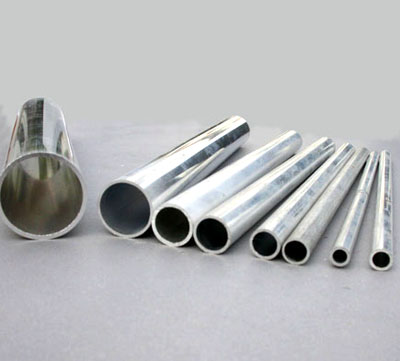

　　产品为空心管形结构，表面光泽，外形美观，尺寸均匀。外径尺寸从φ60mm到φ300mm;壁厚从3mm到12mm，单根长度最长可达15米。实图如下：

　　铝合金管母线的技术要求：

　　1) 管口平整，且与轴线垂直。

　　2) 管母线长度偏差为正误差：+15～+25mm

　　3) 管母线允许有不影响外径尺寸的矫直螺旋痕，其深度不超过0.5mm

　　4) 管母线弯曲度：m/L<2.0mm

　　5) 管母与其配套的衬管的间距不大于0.5mm并能保证安装需要。

　　6) 母线表面光洁平整，无有裂纹、折皱、夹杂物及变形和扭曲现象。

　　7) 管母材质采用6063G系列，状态：T6。

　　8) 弹性模量值以控制其安装后的挠度值在规定范围内。

　　耐热合金管母线 6Z63-Φ80/72

　　耐热合金管母线 6Z63-Φ100/90

　　耐热合金管母线 6Z63-Φ110/100

　　耐热合金管母线 6Z63-Φ120/110

　　耐热合金管母线 6Z63-Φ130/116

　　耐热合金管母线 6Z63-Φ130/110

　　耐热合金管母线 6Z63-Φ150/136

　　耐热合金管母线 6Z63-Φ170/156

　　耐热合金管母线 6Z63-Φ170/154

　　耐热合金管母线 6Z63-Φ170/150

　　耐热合金管母线 6Z63-Φ200/180

　　耐热合金管母线 6Z63-Φ250/230

　　耐热合金管母线 6Z63-Φ250/226

　　耐热合金管母线 6Z63-Φ280/256

　　耐热合金管母线 6Z63-Φ300/270

　　耐热合金管母线 6Z63-Φ320/290
