　　铝镁合金管母线 铝镁合金管型母线 铝合金管型母线

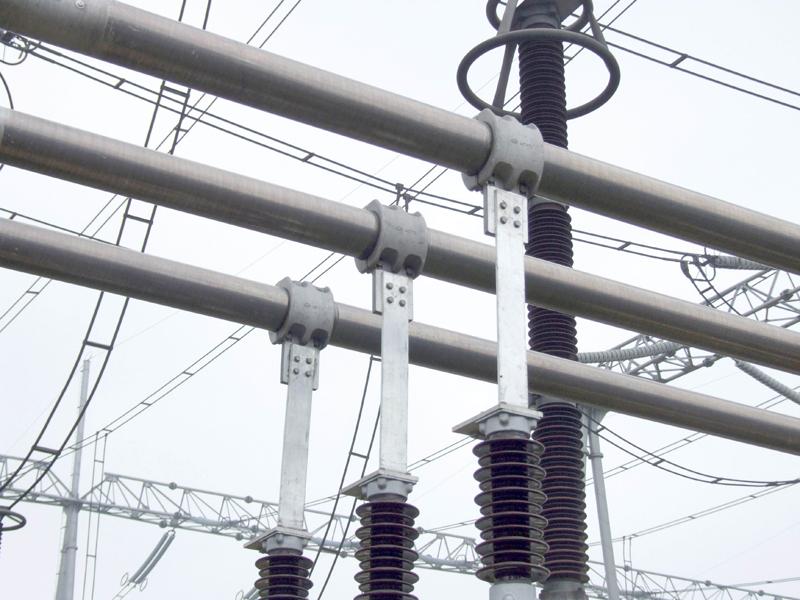

铝镁硅合金管母线的外观

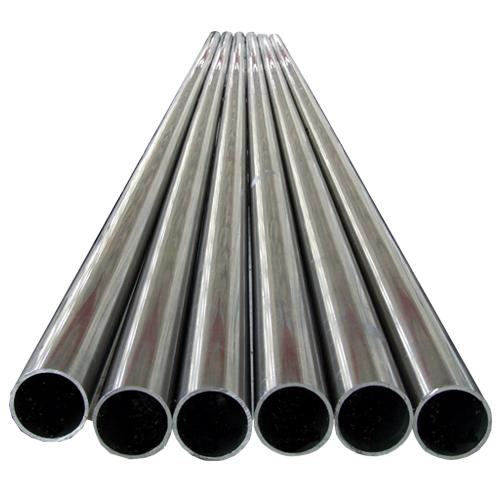

　　产品为空心管形结构，表面光泽，外形美观，尺寸均匀。外径尺寸从φ60mm到φ300mm;壁厚从3mm到12mm，单根长度最长可达15米。实图如下：管母线

　　铝合金管母线的技术要求：

　　1) 管口平整，且与轴线垂直。

　　2) 管母线长度偏差为正误差：+15～+25mm

　　3) 管母线允许有不影响外径尺寸的矫直螺旋痕，其深度不超过0.5mm

　　4) 管母线弯曲度：m/L<2.0mm

　　5) 管母与其配套的衬管的间距不大于0.5mm并能保证安装需要。

　　6) 母线表面光洁平整，无有裂纹、折皱、夹杂物及变形和扭曲现象。

　　7) 管母材质采用6063G系列，状态：T6。

　　8) 弹性模量值以控制其安装后的挠度值在规定范围内。

　　铝合金管母线遵循的技术标准：

　　GB/T 3190-2008 《变形铝及铝合金化学成分》

　　GB/T 4436-1996 《铝及铝合金管材外形尺寸及允许偏差》铝合金管母线

　　GB/T 4437.1-2000 《铝及铝合金热挤压管 第1部分：无缝圆管》

　　GB6983 《工业用铝及铝合金拉(扎)制管》

　　GB228 《金属拉伸试验方法》

　　GB/T6893-2000 《铝及铝合金拉(轧)制无缝管》

　　GB/T4437.1-2000 《铝及铝合金外形尺寸及允许偏差(挤压无缝)》

　　GB/T4437.2-2001 《铝及铝合金外形尺寸及允许偏差(挤压有缝)》

　　GB/T3048.2-2007 《电线电缆电性能试验方法、金属导体电阻率材料试验》

　　YS/T454-2003 《铝及铝合金导体》

　　Q/XH01-2008 《铝及铝合金管型导体》

　　GBJ149-90 《电气装置安装工程母线装置施工及验收规范》

　　包装、标志、运输、贮存：GB/T3199—2007《铝及铝合金加工产品包装、标志、运输、贮存》

　　2008年初，我国南方遭遇了50年不遇的特大冰灾，给电力供电系统造成了极大的破坏，为解决输变电线路覆冰问题，电力设计院在供电系统中增加了大电流直流融冰装置，要求与其配套的电气设备必须具备更大的截流能力和更高的耐热性能，为满足电力市场需求，公司研制开发了大电流直流融冰装置中的高强度耐热铝合金管母线及其配套连接金具，经用户使用，产品性能充分满足电力设计及使用要求，得到电力部门的一致好评。高强度耐热铝合金管母线的耐热性能好，在较高的使用温度下(150℃~200℃)具有较高的强度，加热到250℃保温一小时，自然冷却后仍能保持较高的力学性能，抗拉强度仍能维持常温的80%，抗覆冰能力强。

　　销售热线：0635-8686091 13863581066

　　铝镁合金管母线 铝锰合金管母线 铝镁硅合金管母线的焊接

　　管型导体一般采用焊接后架空安装(铝及铝合金管焊接方式类似)，架空后管型导体采用专用的管母线金具固定，由于子啊焊接后接头处的强度有所降低(国标要求为木材的62%)，为避免架空后接头处再使用中发生弯曲，接头处内部应用衬管进行加固，两架空支柱之间焊接头不应多于两个，常用铝及铝合金焊接方法如下：

　　氩弧焊(MIG焊接)，氩弧焊接是在氩气保护下，用交流或直流焊接电源，通过难熔的钨作为不熔化电极，使它与工件产生电弧，以熔化填充材料和工件接口进行焊接，与电焊相比，它的优点是热量集中，电弧稳定，熔化金属既能得到氩气的良好保护，避免氧化，又能将熔化的金属表面的氧化膜通过氩弧予以清除而不用焊药，因此既能获得缺陷较少又纯净的优质焊缝，又能较易掌握焊接技术且能进行全位置焊接。

　　铝锰焊接管母线选用焊接材料：铝锰焊丝(S321)

　　6063G(6063)铝镁合金管母线 LDRE(6R05)铝镁硅合金管母线 6Z63耐热铝合金管母线选用焊接材料：铝镁焊丝(S331)

　　铝合金管型母线执行标准、性能、技术指标及参数

　　1、执行标准：

　　QB/HG102-2000 铝及铝合金管型导体

　　2、引用标准：

　　GB/T3190-96 变形铝及铝合金化学成分

　　GB/T6893-2000 工业用铝及铝合金拉(轧)制管

　　YS/454-2003 铝及铝合金导体/

　　3、适用范围：用于110KV、220KV、500KV发电站、开关站

　　4、铝合金牌号及化学成份

　　牌号化学成份(%)铝含量不小于技术

　　标准

　　SiFeMgMnCuRe

　　铝锰系列3A21(LF21)0.60.70.051.0-1.60.20

　　余量GB/T3190-1996

　　铝镁系列6063(LD31)0.2-0.60.350.45-0.90.10.10

　　余量

　　铝镁稀土系列(LDRe)0.2-0.60.350.45-0.90.10.100.07-0.16余量

　　5、管母线物理及力学性能

　　牌号

　　合金状态性能

　　3A21LD31(6063)LDRe(6063Re)

　　H14T10T6(G)T10T6(G)

　　密度g/Cm3(20℃)2.73~2.752.73~2.752.73~2.75

　　熔点℃634-656616-660616-665

　　抗拉强度Mpa≥135≥180≥205≥180≥205

　　屈服强度Mpa——≥160≥175≥160≥175

　　延伸率%——≥8≥8

　　相对导电率IACS%≥43≥51≥53

　　泊松比u0.3050.3150.317

　　膨胀系数1/℃(100℃附近)22.6×10-623.4×10-624.7×10-6

　　弹性模量E Mpa720007000072000

　　使用环境及条件为管母线初始阶段产品，现在较少使用高热、高寒及地震多发区及多种条件湿度大、温度高、风力大，特别适合沿海地区

　　执行标准GB/T6893-2000YS/T454-2003

　　6、常用管母线计算数据

　　规格

　　(mm)导体截面(mm2)+70℃载流量(A)截面系数W(cm3)惯性半径R(cm)惯性矩J(cm4)理论重量(Kg/m)供货长度M

　　3A2160636063Re3A2160636063Re

　　Φ70/6463115601645170010.32.3735.51.731.72≤13

　　Φ80/7295521002226228917.62.6969.22.622.60≤13

　　Φ90/80133524862635281027.43.011213.663.64≤13

　　Φ100/90149128102979306334.43.361694.104.07≤13

　　Φ110/100164928503021310742.23.722284.534.50≤13

　　Φ120/110180530903275336850.8
