产品详情

　　钢芯铝绞线是由铝线和钢线绞合而成的，适用于架空输电线路用。

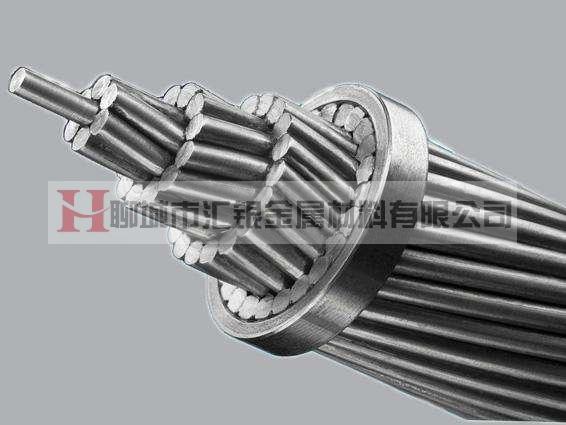

　　它内部是钢“芯”，外部是用铝线通过绞合方式缠绕在钢芯周围;钢芯主要起增加强度的作用，铝绞线主要起传送电能的作用;

　　钢芯铝绞线的型号分为：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

　　其中：G1A或G1B指的是普通强度钢线。

　　G2A或G2B 指的是高强度钢线。

　　G3A指的是特高强度钢线。

　　型号差异：以JL/G1A-240/30型钢芯铝绞线为例。

　　在国标(GB/T1179-2008)中以目前的JL/G1A-240/30表示;

　　在国标(GB/T1179-1983)中以LGJ-240/30表示。

　　钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设、具有良好的导电性能和足够的机械强度、抗拉强度大、塔杆距离可放大等特点。因此广泛应用于各种电压等级的架空输配电线路中。

　　公司用于变电站、换流站的系列产品有：空芯扩径导线(LGKK-600/LGKK-900/LGKK-1400等系列产品)、铝管支撑型耐热铝合金扩径母线(JLHN58K-1600/JLHN60K-1600)、大截面特轻型导线(LGJQT-1400)、耐热铝合金型导线(NRLH58GJ、NRLH60GJ)等产品，产品规格齐全，能满足我国变电站、换流站用各种规格特种导线(软母线)的全部需求。该系列产品在我国多座500kv，750kv，800kv，1000kv变电站、换流站上得到了成功运行，取得了良好的运行业绩。

　　公司本着成立立企，厚德载物的经营理念，诚信经营稳步发展，严格企业管理、强化产品质量，树立市场为导向，以质量求生存的生产发展理念，严把生产过程中的每一道工序，用心为客户创造最优质的产品。

　　现货供应优质钢芯铝绞线就目前的国产钢芯铝绞线来说，决定其质量特点的内容有两个方面。第一方面是钢芯铝绞线的生产工艺和技术水平，工艺水平和技术能力越高生产出来的钢芯铝绞线质量就越好。

　　第二方面则主要是在钢芯铝绞线的原材料上。没有质量合格的原材料就会像"巧妇难为无米之炊"一样，所以这一方面也是觉得钢芯铝绞线质量的最基本因素。所以要保证钢芯铝绞线的质量也必须保证生产线中的原材料环境也有质量、品质保证，能够源源不断的供应钢芯铝绞线的优质钢丝和铝丝材料。

　　钢芯铝绞线是怎样的产品

　　钢芯铝绞线是我国电力系统的主干线路中的主要应用品种，在未来相当长的时间内，钢芯铝绞线仍将是我国电网使用的主要产品，这主要是由于钢芯铝绞线的特性及我国电网的设计特点决定的。

　　钢芯铝绞线是由铝线和钢线绞合而成的，适用于 架空输电线路用。 它内部是钢“芯”，外部是用铝线通过绞合方式缠绕在钢芯周围;钢芯主 要起增加强度的作用，铝绞线主要起传送电能的作用;

　　钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设、具有良好的导电性能和足够的机械强度、抗拉强度大、塔杆距离可放大等特点。因此广泛应用于各种电压等级的架空输配电线路中。

　　对高电压的输电线路，由于线路的路径有限，又不可能在一个路径上架多条线路，人们想出了采用一个路径，一套铁塔，挂多条导线，即一条线路相当于架了多条线路的方法;对500KV的输电线路，我国大多采用挂四条导线的方式，这种架线的方式称为同塔并架。

　　钢芯铝绞线的型号分为：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

　　其中：G1A或G1B指的是普通强度钢线。

　　G2A或G2B 指的是高强度钢线。

　　G3A指的是特高强度钢线。

　　钢芯铝绞线型号规格详解

　　LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

　　240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米; 导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米; 铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米; 导线外径21.66毫米; 导线直流电阻不大于 0.1209Ω/km; 额定抗拉力83370N(牛顿); 单位质量964.3kg/km;制造长度2000米;短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出;线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

　　即10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

　　钢芯铝绞线规格型号及钢芯铝绞线单米重量

　　序号型号规格计算重量

　　(kg/km)序号型号规格计算重量

　　(kg/km)序号型号规格计算重量

　　(kg/km)

　　1LGJ-10/242.918LGJ-150/2560135LGJ-300/501210

　　2LGJ-16-365.219LGJ-150/35676.136LGJ-300/701402

　　3LGJ-25/4102.620LGJ-185/1058437LGJ-400/201286

　　4LGJ-35/614121LGJ-185/25706.138LGJ-400/251295

　　5LGJ-50/8195.122LGJ-185/30732.639LGJ-400/351349

　　6LGJ-50/3037223LGJ-185/45848.240LGJ-400/501511

　　7LGJ-70/10275.224LGJ-210/10650.741LGJ-400/651611

　　8LGJ-70/40511.325LGJ-210/25789.142LGJ-400/951860

　　9LGJ-95/15380.826LGJ-210/35853.943LGJ-500/351642

　　10LGJ-95/20408.927LGJ-210/50960.844LGJ-500/451688

　　11LGJ-95/55707.728LGJ-240/30922.245LGJ-500/651897

　　12LGJ-120/737929LGJ-240/40964.346LGJ-630/452060

　　13LGJ-120/20466.830LGJ-240/55110847LGJ-630/552209

　　14LGJ-120/25526.631LGJ-300/15939.848LGJ-630/802388

　　15LGJ-120/70895.632LGJ-300/20100249LGJ-800/552690

　　16LGJ-150/8461.433LGJ-300/25105850LGJ-800/702791

　　17LGJ-150/20549.434LGJ-300/40113351LGJ-800/1002991
